Valmistettu SSSAB:n kierrätetystä teräksestä, joka on tuotettu fossiilivapaalla sähköllä ja biokaasulla.

Valmistusteknologia

Valmistamme Suomessa Lundell-Profile tuotteet, kuten GK Alakattorangat, rullamuovausteknologialla. Tuotantotekniikassa hyödynnetään patentoitua valmistustekniikkaa, joka optimoi teräksen ominaisuuksia. Asennus on ergonominen ja tekniikan hyödyntämisellä on huomattava vaikutus asennusnopeuteen.

Menekki

GK-rankojen menekki suorakulmaisessa huoneessa on 3,4 m/m2.

Pituus

GK-rangat voidaan valmistaa kohteen vaatimuksen mukaan määrämittaan pituuksilla 500-6000mm.

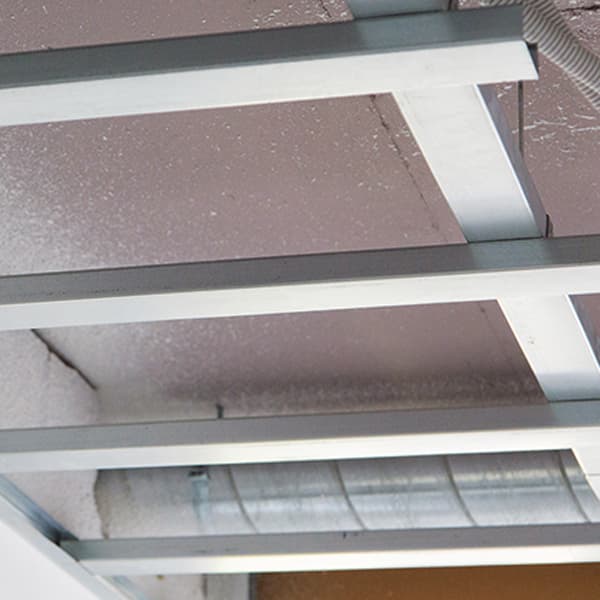

Asennus

GK1 pitkittäiskannattaja asennetaan päätelistan päälle ja sekundäärikannattaja asennetaan päätelistan sisään. Näin muodostuu kannattajien päiden tuennassa 2-tasoasennuksessa tarvittava 28 mm:n korkeusero.

GK1-kannattajien asennus aloitetaan sijoittamalla ensimmäinen GK1 pitkittäiskannattaja enintään 600 mm:n etäisyydelle aloitusseinästä. Siitä jatketaan enintään 1200 mm:n jakomitalla (yhden levyn katto). Viimeinen pitkittäiskannattaja asennetaan vähintään 600 mm:n etäisyydelle lopetuskohdasta. Poikittaiskannattajien tasavälinen jakomitta määräytyy lopullisesti käytetyn levyn pituuden mukaisesti, ja se saa olla enintään 400 mm. Poikittaiskannattajat kiinnitetään pitkittäiskannattajiin lukituskappaleilla.

Kuormitus

Yhdellä levykerroksella voi pistekuormitus olla max. 5 kg/1,2 m tai jatkuva kuormitus max. 5kg/m ripustettuna GK1 -kannattajaan. Piste- ja jatkuva kuormitus eivät saa vaikuttaa samaan aikaan.

Kuormitusesimerkkejä

Kattorakenteisiin tehtyjen ripustusten aiheuttamia suuntaa antavia kuormitusesimerkkejä:

• Alakattolevytys (1 levykerros) eristeineen ≈20 kg/m2
• Alakattolevytys (2 levykerrosta) ≈30 kg/m2
• Ilmanvaihtokanavat (huom. värähtelyt) ≈8 kg/m2
• Ilmanvaihtokojeet ≈10–100 kg/m2
• Kylmälaiteputket kannatinhyllyineen ≈7kg/m2
• Lämpö- ja vesijohtoputket ≈5 kg/m2
• Valaisimet ja kaapelihyllyt ≈5 kg/m2
• Friisit, kyltit yms. ≈5 kg/m2

Ripustusten aiheuttamat pistekuormat ovat usein paljon neliökuormia merkittävämpiä, siksi ne on lähes aina ripustettava erillisillä kiinnikkeillä suoraan kantavaan rakenteeseen. Useimmista laitteisto-, putkisto- sekä kaapeliarina-asennuksista saa tietoa alan kirjallisuudesta.

Ääneneristävyys

Ääneneristävyyttä vaadittaessa Lundell-Profile GKC pääte-ja aloituslistaan voidaan lisätä ääneneristävyyskumi EPDM. Ääneneristävyyttä saadaan myös lisäämällä toinen levykerros, tällöin GK1 pitkittäiskannattaja asennetaan k850 ja GK1 poikittaiskannattaja k400, ripustukset on edelleen k900.

Alakattolaskuri

Alakattolaskurilla voit laskea antamasi neliömäärän perusteella alakattotarvikkeet. Laskennassa on käytetty kaksikerrosjärjestelmää (primääri k1200, sekundääri k400, kannatus k900). Osien menekki kohteen vaatimustason mukaan.

Alakattolaskuriin>>
